V230型自力式溫度調節閥
- 品牌： 沃茨實業
- 型號： V230
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
V230型自力式溫度調節閥由控制閥及溫控器組成，是一種無需外來能源而只依靠被控介質自身的溫度變化進行自動調節的節能型產品，主要用于冷熱水、蒸汽、油等到介質的各種換熱器中的溫度自動控制，廣泛應用在城市供熱、供暖、石油、化工、冶金、輕工等工業領域。
我司制造的WA230溫控閥產品有公稱壓力PN16、40，公稱通徑范圍15～200mm，使用溫度≤350℃。多種多樣的品種可供選擇。
自力式溫度調節閥工作原理：
V230自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的，其控制作用為比例調節。被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值 時，感溫液體膨脹，推動閥芯向下關閉閥門，減少熱媒的流量；被控介質的溫度低于設定值時，感溫液體收縮，復位彈簧推動閥芯開啟，增加熱媒的流量。
結構特點:
閥 體：球墨鑄鐵QT450-10、鑄鋼WCB
閥 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波紋管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波紋管：1Cr18Ni9Ti
溫 包：H62、1Cr18Ni9Ti
毛細管：H62、1Cr18Ni9Ti
接 頭：35、1Cr18Ni9Ti

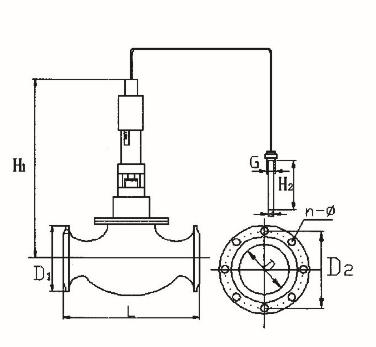

產品結構圖：
產品主要技術參數：
|
公稱通徑D（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
公稱壓力PN（MPa） |
1.6、4.0 |
||||||||||||
|
額定流量 |
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
雙座 |
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
|
|
|
套筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
|
|
額定行程L（mm） |
6 8 10 14 20 35 |
||||||||||||
|
允許壓差（MPa） |
1.6 |
1.5 |
0.5 |
||||||||||
|
溫度調節范圍（℃） |
0～70、50～120、100～170、150～220、200～270 |
||||||||||||
|
調節精度（%） |
±5 |
||||||||||||
|
允許超載值（℃） |
分別為上述溫度調節范圍上限加50 |
||||||||||||
|
使用環境溫度（℃） |
-40～+80 |
||||||||||||
|
安裝接頭 |
G11/4” |
||||||||||||
|
毛細管長度 |
3、5、8 |
||||||||||||
