產品應用：

上海沃茨W-STBV銅絲口靜態平衡閥適用于空調，采暖及工藝水系統，對系統進行靜態水力平衡，并且可以通過靜態平衡閥的測量功能對系統進行故障診斷。

產品特點：

-流量控制準確

-數字手輪開度指示

-開度鎖定簡單

-具有關斷功能，通過手輪進行關斷

-具有自密封壓力測量口

工作原理：

W-STBV銅絲口靜態平衡閥安裝在水系統的不同位置，通過手輪設定閥門不同開度，改變管網阻力分布，實現循環水系統支路或末端之間的靜態水力平衡，確保不同支路或末端的水流量達到設計值。

規格型號：W-STBV

尺寸：DN15~DN50

工作溫度：-10~120℃

承壓等級：PN16

工作介質：空調冷熱水，乙二醇，丙二醇溶液

連接方式：螺紋連接

連接標準：GB/T7306.1，ISO7/1

產品主要零部件材料：

1閥體：黃銅

2閥芯：黃銅

3閥座密封：PTFE

4閥蓋：黃銅

5閥桿：黃銅

6鎖定芯桿：黃銅

7手輪：塑料ABS

8閥桿密封：EPDM 0型圈

9測量嘴：黃銅

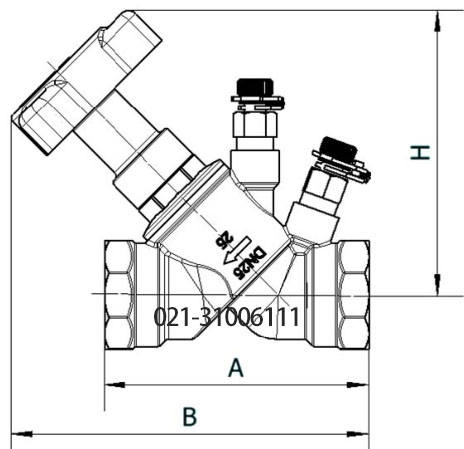

產品結構圖：

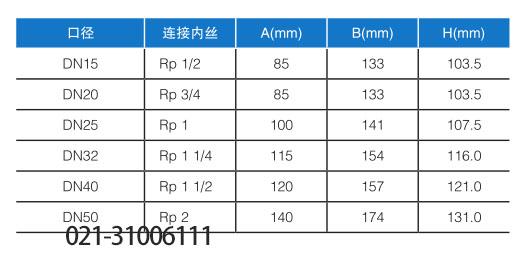

靜態平衡閥主要尺寸：

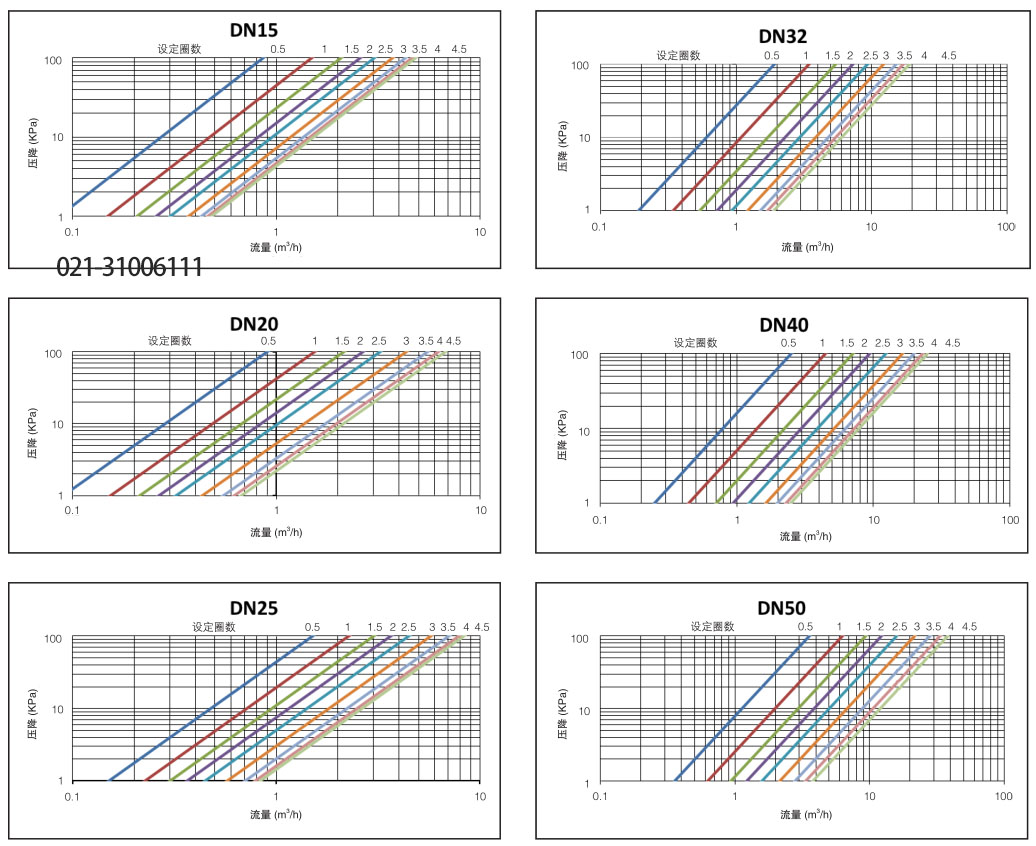

靜態平衡閥流量線圖：

安裝說明：

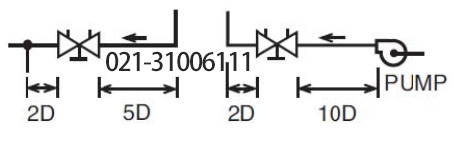

W-STBV銅絲口靜態平衡閥一般安裝在系統的回水管路上面，當與動態壓差平衡閥配套使用時，安裝在供水管路上。通常，W-STBV靜態平衡閥與彎頭或水泵連接時，需要保持一定的直管段安裝距離，當與彎頭連接時，遵循閥前5D，閥后2D原則，當與水泵連接時遵循10D原則。
