電動法蘭通風蝶閥
- 品牌： 沃茨實業
- 型號： W-D941F-16
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品用途：
沃茨實業W-D941F-16電動法蘭蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、醫藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。
結構特點：
W-D941F-16電動法蘭蝶閥設計合理，力矩小，操作方便，啟閉迅速，重量輕、價格便宜，適用于管道中作通風調節介質流量。 開關輕松,減少扭力,閥板有自潔功能,因與閥門本身密封無法達到完全封閉.若需禁閉式請選用,閥門密封面為合金鋼 H 如D341H 或硬質合金Y 如D341Y及銅合金.T 如D341T。
產品使用設計標準：
|
設計制造 |
結構長度 |
法蘭標準 |
檢驗標準 |
|
GB12238 |
GB/T 12221 |
GB/T9112 ～ 9124 |
GB/T13927 |
閥體材料：優質碳素鋼 不銹鋼 高溫鋼材
內件材料：優質碳素鋼 不銹鋼
等其他材質
驅動方式：手動、蝸輪傳動、電動、 氣動、液動、電液聯動等
主要技術參數：
|
PN(MPa) |
試驗壓力 Ps(Mpa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
|||
|
0.1 |
0.2 |
0.11 |
＜ 120 |
帶放射性氣體、含塵空氣等 |

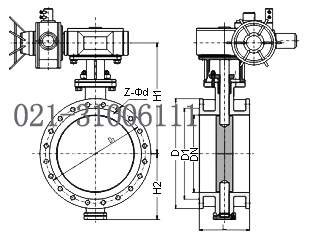

產品結構圖：
主要連接尺寸及重量參數：
|
公稱通徑 |
尺寸 |
||||||||
|
D |
D 1 |
L |
A 1 |
A 2 |
H |
H 1 |
Z- Φ d |
b |
|
|
65 |
160 |
130 |
170 |
125 |
165 |
495 |
415 |
4- Φ 13.5 |
10 |
|
80 |
190 |
150 |
180 |
125 |
165 |
667 |
547 |
4- Φ 17.5 |
12 |
|
150 |
320 |
280 |
210 |
125 |
165 |
780 |
540 |
8- Φ 17.5 |
14 |
|
200 |
320 |
280 |
230 |
125 |
165 |
785 |
550 |
8- Φ 17.5 |
14 |
|
250 |
375 |
335 |
250 |
125 |
165 |
835 |
570 |
12- Φ 17.5 |
14 |
|
300 |
440 |
395 |
270 |
125 |
165 |
885 |
600 |
12- Φ 22 |
14 |
|
350 |
490 |
445 |
290 |
125 |
165 |
935 |
620 |
12- Φ 22 |
14 |
|
400 |
540 |
495 |
310 |
125 |
165 |
985 |
650 |
16- Φ 22 |
14 |
|
450 |
595 |
550 |
330 |
125 |
165 |
1035 |
670 |
16- Φ 22 |
14 |
|
500 |
645 |
600 |
350 |
380 |
405 |
1220 |
780 |
20- Φ 22 |
18 |
|
600 |
755 |
705 |
210 |
380 |
405 |
1320 |
830 |
20- Φ 26 |
18 |
|
700 |
860 |
810 |
210 |
380 |
405 |
1420 |
879 |
24- Φ 26 |
18 |
|
800 |
975 |
920 |
210 |
380 |
405 |
1505 |
922 |
24- Φ 30 |
22 |
|
900 |
1075 |
1020 |
250 |
380 |
405 |
1605 |
972 |
24- Φ 30 |
22 |
|
1000 |
1175 |
1120 |
250 |
380 |
405 |
1705 |
1022 |
28- Φ 30 |
24 |
|
1200 |
1375 |
1320 |
280 |
400 |
475 |
1960 |
1171 |
32- Φ 30 |
26 |
|
1400 |
1575 |
1520 |
350 |
400 |
475 |
2195 |
1286 |
36- Φ 30 |
32 |
|
1600 |
1790 |
1730 |
400 |
400 |
475 |
2425 |
1405 |
40- Φ 30 |
32 |
|
1800 |
1990 |
1930 |
400 |
400 |
475 |
2655 |
1520 |
44- Φ 30 |
32 |
|
2000 |
2190 |
2130 |
450 |
400 |
475 |
2885 |
1635 |
48- Φ 30 |
32 |
注：本表法蘭尺寸按 GB/T17241.6 標準。根據用戶要求，法蘭尺寸也可按 GB/T9112 ～ 9124 、 HG20592 ～ 20614 等標準設計制造。
