D41X手柄法蘭蝶閥用途：

      本產品廣泛應用于自來水、污水、建筑、化工等行業的給排水系統中。一般作為啟閉設備使用。

特點：

單/雙偏心結構，密封嚴密，使用壽命長。

執行標準：

設計制造標準：CBT12238-2008

法蘭鏈接尺寸：GB /T 9113.1、GB/T 17241.6

結構長度：GB/T 12221

壓力試驗：GB/T 13927

性能規范：

公稱壓力：PN10、PN16

公稱通徑：DN50~2000mm

強度試驗：1.5MPa、2.4MPa

密封試驗：1.1MPa、1.76MPa

適用溫度：≤120℃

適用介質：水、低溫蒸汽、油品、煤氣、海水、污水等

主要零件材料：

閥體——灰鑄鐵/墨球鑄鐵/鑄鋼

閥板——灰鑄鐵/墨球鑄鐵/鑄鋼

閥桿——不銹鋼

密封圈——丁腈橡膠/三元乙丙/氟橡膠

填料——柔性石墨/V型橡膠墊

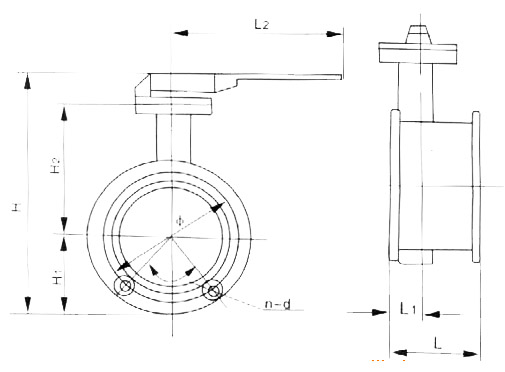

產品結構圖：

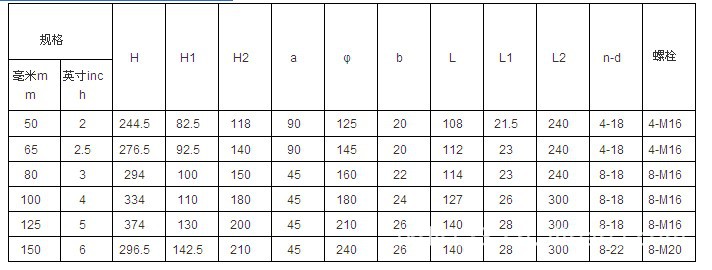

產品主要尺寸圖：
