氣動三通鑄鋼法蘭球閥
- 品牌： 沃茨實業
- 型號： W-Q644F/645F
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
W-Q644F/645F氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換，在一個管道都可以作為入口或出口。三通球閥分有L型球和T型球閥兩種，可以滿足不同的生產工藝要求。L型球閥是對三條管道中的兩條管道進行切斷，T型球閥實現把三條連通管道進行合分流。氣動三通調節球閥與電氣閥門定位器配套，輸入4～20mADC（1-5V）信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。三通換向球閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動三通球閥廣泛應用于化工、石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域。
產品特點：
（1）流體阻力小，其阻力系數與同長度的管段相等。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠，目前球閥的密封面材料使用范圍廣，在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起氣動三通球閥密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
閥體
|
閥體形式 |
三通鑄造球型閥 |
|
公稱通徑 |
DN15～200mm |
|
公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
|
法蘭標準 |
JIS、ANSI、GB、HG等 |
|
連接形式 |
法蘭式、螺紋式(適用于1/2"～2") |
|
閥蓋形式 |
整體式 |
|
壓蓋型式 |
壓板壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
內件
|
閥芯形式 |
O型球體閥芯 |
|
流量特性 |
快開關特性 |
執行機構
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

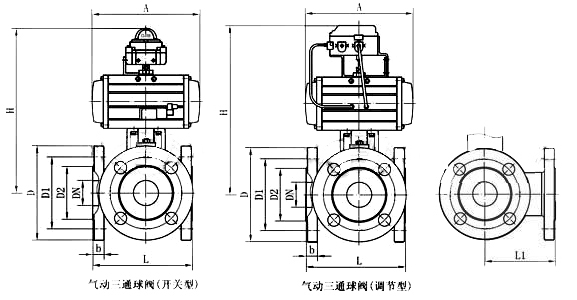

產品外形結構圖：
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
|
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
H |
根據所配執行機構而定 |
|||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
|
A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||||
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新的數據。
