不銹鋼手動一片式球閥

更新：2020/4/3 11:25:06 點擊：

品牌：沃茨實業
型號： W-Q11F-16P
電話： 021-31006111 021-31006222
手機： 13061905680 15821957931

產品介紹

產品簡介：

不銹鋼手動一片式適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

產品特點：

（1）流體阻力小，全通徑的球閥基本沒有流阻。

（2）結構簡單、體積小、重量輕。

（3）緊密性好。它有兩個密封面，而且目前球閥的密封面材料廣泛使用塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

（6）在全開或全閉時，球體和閥座的密封面與介質隔開，介質通過時，不會引起閥門密封面的侵蝕。

（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

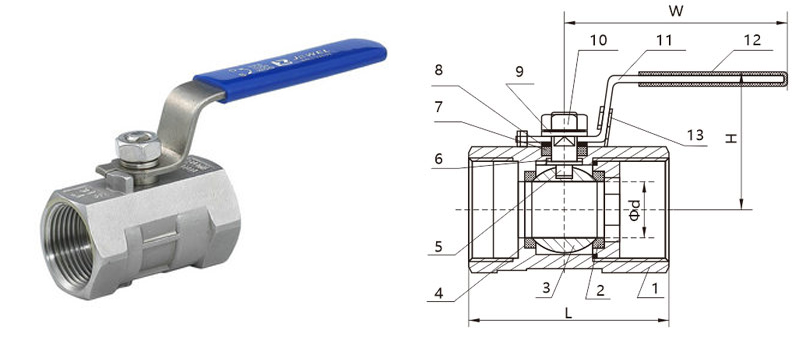

產品結構圖：

產品主要技術參數：

序號	零配件	主要材質
1	閥體	WCB CF8 CF8M CF3M
2	端蓋	304 316 316L
3	球體	304 316 316L
4	閥座	PTFE RPTFE
5	閥桿	304 316 316L
6	止推墊片	PTFE RPTFE
7	填料	PTFE RPTFE
8	墊圈	304
9	彈墊	304
10	螺母	304
11	手柄	201 304
12	手柄套	Plastic
13	鎖裝置	201 304

外形主要連接尺寸：

尺寸		Φd	L	H	W
1/4"	DN6	5	40	28	72
3/8"	DN10	7	45	30	80
1/2"	DN15	9	56	35	95
3/4"	DN20	12	58	45	98
1"	DN25	15	70	50	110
1-1/4"	DN32	20	78	55	130
1-1/2"	DN40	25	85	60	142
2"	DN50	32	100	68	146
2-1/2'	DN65	38	110	92	180
3'	DN80	49	135	115	220
4'	DN100	65	190	134	230
