碳鋼高平臺法蘭球閥
- 品牌： 沃茨實業
- 型號： W-Q41F-16C
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：產品簡介：
沃茨實業W-Q41F手動法蘭鑄鋼球閥系列產品采用手柄驅動浮動球閥結構，結構簡單，操作方便。軟密封閥座結構磨擦系數低，操作力矩小。常用于10.0MP以下壓力，DN15-DN200口徑的工業管路，在石油、煉化、排水領域的工業管路中使用。
產品特點
1、流動阻力小，全徑球閥打開時，球閥開口呈O型，也稱作O型球閥。球體通道、閥體通道和連接管徑相等并成一直徑，介質沒有流體阻力；
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝；
3、采用PTFE閥座的軟密封球閥可用于180°C以下管路；采用PPL的閥座適用于300°C以下溫度；采用PEEK.
4、這款球閥采用高平臺可選用電動、氣動及手動操作裝置；
5、鎖緊裝置：為閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置；
6、閥桿防飛結構：閥桿為下裝式，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封；
7、采用碳鋼閥體和不銹鋼閥芯適用于水、油、氣等多種介質的高溫環境；
8、加裝不同類的執行結構可組裝成電動法蘭球閥、氣動法蘭球閥的自控閥門系統用于自動化工業管路中；
7、球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作0~90度旋轉，完成啟閉功能；具有結構緊湊開關迅速的特點，轉動90度，即可關閉閥門，切斷管路介質；閥桿為下裝式，以免閥桿穿出的事故發生。
執行標準：
設計規范：API 6D API 608 BS 5351 GB/T12237
結構長度： GB/T 12221
法蘭連接： GB/T 9113
試驗與檢驗：GB/T 13927 API 598 API 6D

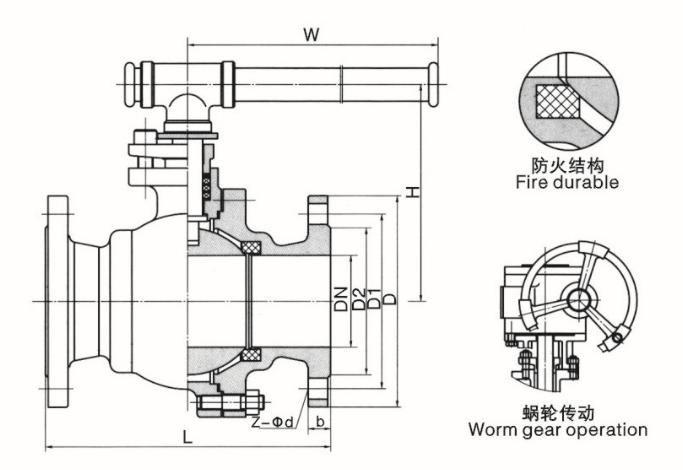

產品結構圖：
產品外形連接尺寸：
|
通徑DN |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
|
20 |
117 |
105 |
75 |
55 |
14 |
2 |
4-14 |
|
25 |
127 |
115 |
85 |
65 |
14 |
2 |
4-14 |
|
32 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 |
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
|
50 |
178 |
160 |
125 |
100 |
16 |
3 |
4-18 |
|
65 |
190 |
180 |
145 |
120 |
18 |
3 |
4-18 |
|
80 |
203 |
195 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
305 |
215 |
180 |
155 |
20 |
3 |
8-18 |
|
125 |
256 |
245 |
210 |
185 |
22 |
3 |
8-18 |
|
150 |
394 |
280 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
457 |
335 |
295 |
265 |
26 |
3 |
12-23 |
