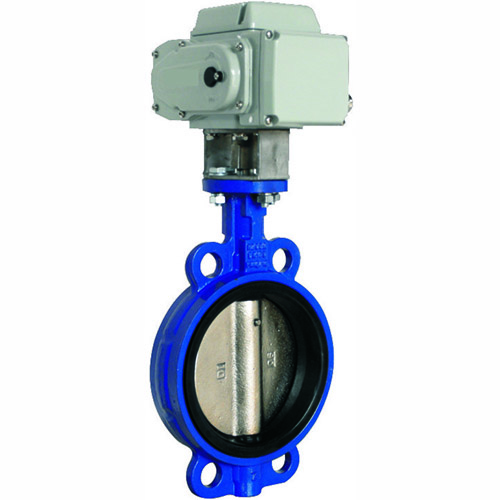

不銹鋼電動對夾式蝶閥
- 品牌： 沃茨實業
- 型號： W-D971XP-16P
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
沃茨實業W-D971XP-16P電動蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等的給排水、氣體管道上作調節流量和截流介質的作用。
主要特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封不泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
采用標準
設計標準：GB/T12238-1889
法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000
結構長度：GB/T12221-1889
壓力試驗：GB/T13927-1992；J
主要技術參數：
|
公稱通徑 |
DN（mm） |
20-1600 |
|
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
|
試驗壓力Ps（MPa） |
強度試驗 |
0.9 |
1.5 |
|
密封試驗 |
0.006 |
1.1 |
|
|
氣密封試驗 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
||
材質說明：
|
零件名稱 |
材 料 |
|
閥 體 |
各種橡膠 聚四氟 |
|
蝶 板 |
灰鑄鐵 球墨鑄鋼 鑄鋼 |
|
密封圈 |
球墨鑄鋼 鑄鋼 合金鋼 不銹鋼 不銹鋼及其它材料 |
|
閥 桿 |
2Cr13 不銹鋼 |
|
填 料 |
O型圈 柔性石墨 |
蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁腈橡膠 |
乙丙橡膠 |
聚四氯乙烯 |
硅橡膠 |
氟橡膠 |
|
代號 |
X或orj |
XA或or JA |
Xb |
XC、JC或orF |
XD或or JD |
XE或or JE |
|
耐高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |

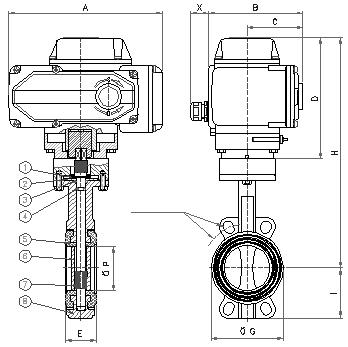

電動蝶閥結構圖：
產品規格及主要數據：
|
公稱通徑 |
L |
0.6MPa |
1.0MPa |
1.6MPa |
H |
H1 |
|||
|
D1 |
Z-d |
D1 |
Z-d |
D1 |
Z-d |
||||
|
50 |
43 |
110 |
4-14 |
120 |
4-23 |
120 |
4-23 |
160 |
80 |
|
65 |
46 |
130 |
4-14 |
136 |
4-26.5 |
136 |
4-26.5 |
175 |
88 |
|
80 |
46 |
150 |
4-18 |
160 |
4-18 |
160 |
4-18 |
180 |
96 |
|
100 |
52 |
170 |
4-18 |
185 |
4-24.5 |
185 |
4-24.5 |
200 |
115 |
|
125 |
56 |
200 |
4-18 |
215 |
4-23 |
210 |
4-23 |
213 |
128 |
|
150 |
56 |
225 |
4-18 |
238 |
4-25 |
238 |
4-25 |
225 |
140 |
|
200 |
60 |
280 |
4-18 |
295 |
4-25 |
295 |
4-25 |
260 |
175 |
|
250 |
68 |
335 |
4-18 |
357 |
4-29 |
357 |
4-29 |
290 |
202 |
|
300 |
78 |
395 |
4-23 |
407 |
4-29 |
407 |
4-29 |
330 |
242 |
|
350 |
78 |
445 |
4-23 |
467 |
4-30 |
467 |
4-30 |
360 |
266 |
|
400 |
102 |
495 |
4-23 |
515 |
4-26 |
525 |
4-26 |
390 |
298 |
|
450 |
114 |
550 |
4-23 |
565 |
4-26 |
585 |
4-26 |
410 |
315 |
|
500 |
127 |
600 |
4-23 |
620 |
4-26 |
650 |
4-26 |
430 |
348 |
|
600 |
154 |
705 |
4-25 |
725 |
4-30 |
770 |
4-30 |
490 |
400 |
|
700 |
165 |
810 |
4-25 |
840 |
4-30 |
840 |
4-30 |
550 |
520 |
|
800 |
190 |
920 |
4-30 |
950 |
4-34 |
950 |
4-34 |
610 |
591 |
|
900 |
203 |
1020 |
4-27 |
1050 |
4-30 |
1050 |
4-30 |
680 |
660 |
|
1000 |
216 |
1120 |
4-30 |
1160 |
4-30 |
1170 |
4-30 |
730 |
670 |
|
1200 |
254 |
1340 |
4-45 |
1380 |
4-45 |
1390 |
4-45 |
835 |
780 |
|
1400 |
270 |
1560 |
4-45 |
1590 |
4-45 |
1590 |
4-45 |
960 |
895 |
|
1600 |
318 |
1760 |
4-52 |
1820 |
4-52 |
1820 |
4-52 |
1200 |
1020 |
