W-Q941H電動V型球閥
- 品牌： 沃茨實業
- 型號： W-Q941H
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
W-Q941H電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介 質幾乎可以毫無損失的流過。配用電動執行器引配國內外高性能執行機構。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸 汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
產品特點：
W-Q941H電動美標球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1、流體阻力小、球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封壞掉，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
執行機構優點：
優點：電動執行器的優點是能源取用方便，信號傳輸速度快，傳輸距離遠，便于集中控制，靈敏度和精度較高，與電動調節儀表配合方便，安裝接線簡單。
執行標準：
|
產品規范 |
設計規范 |
結構長度 |
連接法蘭 |
試驗 與檢驗 |
|
API608 |
ANS B16.10 |
SNS B16.5 |
API 598 |
| 主要性能規范 |
|
公稱壓力 |
1.6 MPa |
2.5 MPa |
4.0 MPa |
6.4 MPa |
10.0 MPa |
150 Lb |
300 Lb |
600 Lb |
|
強度試驗 |
2.4 MPa |
3.75 MPa |
6.0 MPa |
9.5 MPa |
15.0 MPa |
3.1 MPa |
7.5 MPa |
15.0 MPa |
|
水密封試驗 |
1.76MPa |
2.75 MPa |
4.4 MPa |
7.04 MPa |
11.0 MPa |
2.2 MPa |
5.5? MPa |
11.0 MPa |
|
氣密封試驗 |
0.6MPa |
|||||||
| 主要零部件材料： |
|
名稱 |
WCB類 |
CF8類 |
CF3 |
CF8M |
CF3M |
||||
|
閥體 |
A216-WCB |
CF8 |
CF3 |
CF8M |
CF3M |
||||
|
球體 |
A105-1025 |
CF8 |
CF3 |
CF8M |
CF3M |
||||
|
閥桿 |
2Cr13 |
CF8 |
CF3 |
CF8M |
CF3M |
||||
|
閥座 |
A105 |
0Cr18Ni9 |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
||||
|
閥座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
||||
|
彈簧 |
3yc-7/17-49H |
||||||||
|
螺母 |
A194-2H |
A194-8 |
|||||||
|
螺柱 |
A193-B7 |
A193-B8 |
|||||||
|
O形圈 |
304+柔性石墨 |
304L+柔性石墨 |
316+柔性石墨 |
316L+柔性石墨 |
304+柔性石墨 |
||||

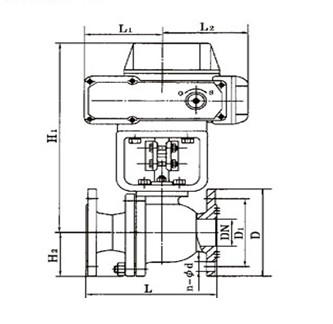

| 產品結構： |
|
| 產品外形連接尺寸-150LB |
|
IN |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
|
1/2″ |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-φ15 |
|
3/4″ |
20 |
117 |
98 |
70 |
43 |
12 |
4-φ15 |
|
1″ |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-φ15 |
|
1 1/2″ |
40 |
165 |
127 |
98.5 |
73 |
14 |
4-φ16 |
|
2″ |
50 |
178 |
152 |
120.5 |
92 |
16 |
4-φ19 |
|
2 1/2″ |
65 |
190 |
178 |
139.5 |
105 |
18 |
4-φ19 |
|
3″ |
80 |
203 |
190 |
152.4 |
127 |
20 |
4-φ18 |
|
4″ |
100 |
229 |
229 |
190.5 |
157 |
24 |
8-φ18 |
|
6″ |
150 |
394 |
279 |
241.5 |
216 |
26 |
8-φ22 |
|
8″ |
200 |
457 |
343 |
298.5 |
270 |
29 |
8-φ22 |
|
10″ |
250 |
533 |
406 |
362 |
324 |
31 |
12-φ25 |
|
12″ |
300 |
610 |
483 |
432 |
381 |
32 |
12-φ25 |
|
|
IN |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
|
1/2″ |
15 |
140 |
95 |
66.5 |
35 |
15 |
4-φ15 |
|
3/4″ |
20 |
152 |
117 |
82.5 |
43 |
16 |
4-φ19 |
|
1″ |
25 |
165 |
124 |
89 |
51 |
18 |
4-φ19 |
|
1 1/2″ |
40 |
190 |
156 |
114.5 |
73 |
20.7 |
4-φ22 |
|
2″ |
50 |
216 |
165 |
127 |
92 |
22.3 |
8-φ22 |
|
2 1/2″ |
65 |
241 |
190 |
149 |
105 |
25.4 |
8-φ22 |
|
3″ |
80 |
283 |
210 |
168.5 |
127 |
28.5 |
8-φ22 |
|
4″ |
100 |
305 |
254 |
200 |
157 |
31.8 |
8-φ23 |
|
6″ |
150 |
403 |
318 |
270 |
216 |
36.6 |
12-φ22 |
|
8″ |
200 |
502 |
381 |
330 |
270 |
42 |
12-φ25 |
|
10″ |
250 |
568 |
444 |
387.5 |
324 |
48 |
16-φ29
|
應用領域：
CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mA或0～10V控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的定位，同時輸出4～20mA/0-10V的位置反饋信號。其控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上�？煽毓栎敵�，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。
