HC44X橡膠瓣止回閥
- 品牌： 沃茨實業
- 型號： HC44X
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
HC44X橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。
產品主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：50～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T17241.6 GB/T 9113
試驗標準：GB/T13927 AP 1598

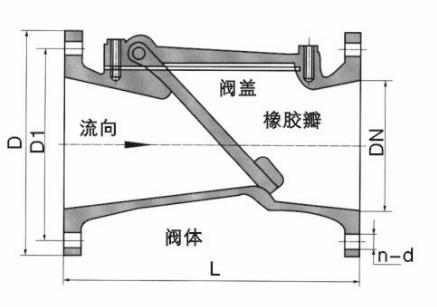

產品結構圖：
產品外形連接尺寸：
|
公稱通徑(DN) |
L |
H |
|
40 |
165 |
180 |
|
50 |
200 |
190 |
|
65 |
215 |
210 |
|
80 |
240 |
230 |
|
100 |
290 |
250 |
|
125 |
330 |
280 |
|
150 |
355 |
315 |
|
200 |
500 |
370 |
|
250 |
620 |
430 |
|
300 |
700 |
475 |
|
350 |
785 |
550 |
|
400 |
915 |
600 |
