氣動球閥的應用特點及安裝維修方法
產品簡介：
氣動球閥由球閥配置氣動執行器組成，氣動執行器分為雙作用型氣動執行器和單作用型氣動執行器，通過電磁閥控制，實現球閥開關動作。氣動球閥可實現智能化控制，快速開啟或關閉管路，能有效的對管網進行控制和管理。
球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。
產品應用：
球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
產品特點：
氣動球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，氣動球閥與其它閥門種類相比，具有角行程輸出扭矩，開啟迅速、平穩可靠，適用廣泛，等以下一些優點。
1、流體阻力小、氣動球閥是閥門分類中流體阻力小的一種，即使是縮徑氣動球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且氣動球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易損壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故氣動球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封損壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
安裝方式：
1、安裝前的準備 ⑴ 球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能 承受球閥的重量，否則管道上需要配有適當?shù)闹巍?⑵ 把閥前后管線吹掃干凈，清除掉管道內的油污、焊渣和其它雜質。 ⑶ 核對球閥的標志查明球閥完好無損。將閥全開全閉數次證實其工作正常。 ⑷ 拆去球閥兩端連接法蘭上的保護件。 ⑸ 檢查閥孔清除可能有的污物，然后清洗閥孔。閥座與球之間即使有微小顆 粒的異物也可能會損傷閥座密封面。
2、開始安裝球閥 ⑴ 把閥裝上管線。閥的任何一端都可裝在上游端。用手柄驅動的閥可安裝在管 道上的任意位置。但帶有齒輪箱或氣動驅動器的球閥應直立安裝，即安裝在 水平管道上，且驅動裝置處于管道上方。 ⑵ 閥法蘭與管線法蘭間按管路設計要求裝上密封墊。 ⑶ 法蘭上的螺栓需對稱、逐次、均勻擰緊。 ⑷ 連接氣動管線（采用氣動驅動器時）。
3、氣動球閥安裝后的檢查 ⑴ 操作驅動器啟、閉氣動球閥球閥數次，應靈活無滯澀，證實其工作正常。 ⑵ 按管路設計要求對管道與球閥間的法蘭結合面進行密封性能檢查。
球閥的維修：
⑴ 需要先查明球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作。 ⑵ 分解及再裝配時需要小心防止損傷零件的密封面，特別是非金屬零件，取出 O 型圈時宜使用專用工具。 ⑶ 裝配時法蘭上的螺栓需要對稱、逐步、均勻地擰緊。 ⑷ 清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質（例如燃?xì)猓┑染?相容。工作介質為燃?xì)鈺r，可用汽油清洗金屬零件。非金屬零件用純凈水或 酒精清洗。 ⑸ 分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的 金屬件可采用干凈的細潔的浸漬有清洗劑的綢布（為避免纖維脫落粘附在零 件上）擦洗。清洗時須去除粘附在壁面上的油脂、污垢、積膠、灰塵 ⑹ 非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。 ⑺ 清洗后需待被洗壁面清洗劑揮發后（可用未浸清洗劑的綢布擦）進行裝配， 但不得長時間擱置，否則會生銹、被灰塵污染。 ⑻ 新零件在裝配前也需清洗干凈。 ⑼ 使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均 相容。工作介質為燃?xì)鈺r，可用例如特221 潤滑脂。在密封件安裝槽的表面 上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦 面上涂一薄層潤滑脂。 ⑽ 裝配時應不允許有金屬碎屑、纖維、油脂（規定使用的除外）灰塵及其它雜 質、異物等污染、粘附或停留在零件表面上或進入內腔。

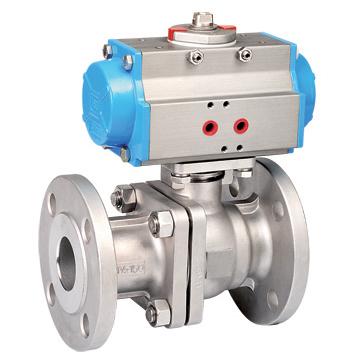

氣動球閥圖：
