比例積分電動二通閥工作原理
2016/6/17 23:54:59 點擊：
比例積分電動二通閥由溫度傳感器TE-1，比例積分溫度控制器TC一1和比例積分電動二通閥TV一1組成送風溫度控制系統，安裝在送風管道的TE一1，把檢測到的溫度信號傳送至TC一1，由TC一1將TE一1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV一1的開度連接可調，終使TE一1測量的環境溫度保持在設定的溫度范圍內。
空氣壓差開關DPS一1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS一1的設定值時，微動開關運作，發出報警信號。
當盤管后的溫度低于某限值時，低溫保護開關TS一1切斷送風機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
空氣壓差開關DPS一1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS一1的設定值時，微動開關運作，發出報警信號。
當盤管后的溫度低于某限值時，低溫保護開關TS一1切斷送風機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
SW一1為內置冷／暖運行狀態的轉換。

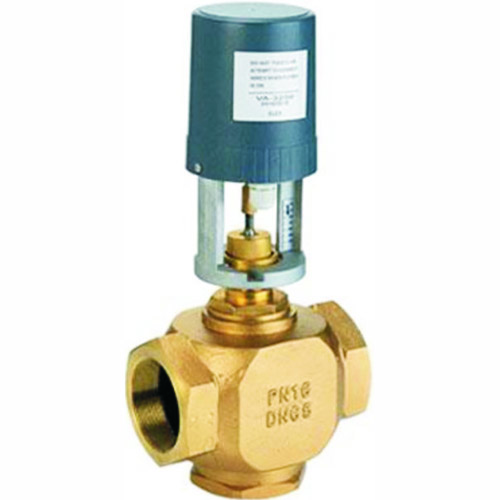

比例積分電動二通閥

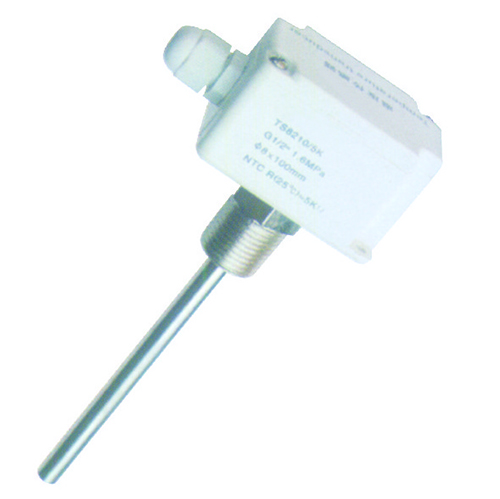

溫度傳感器

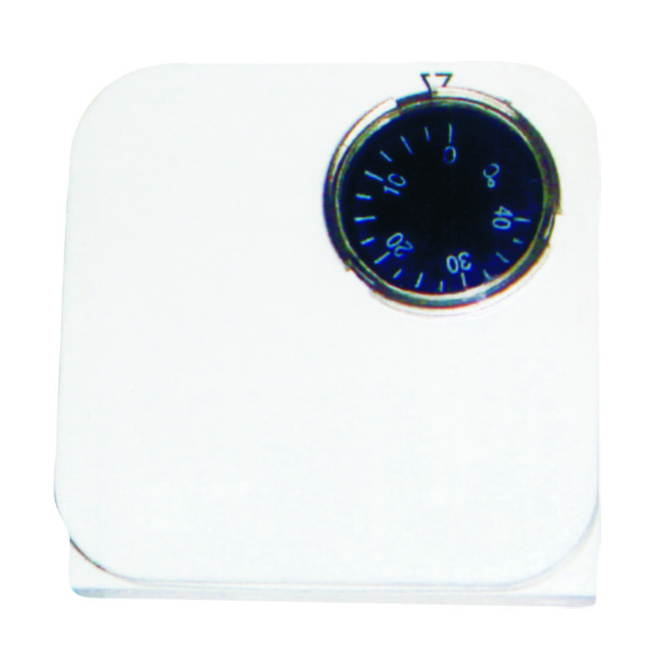

比例積分溫度控制器
