不銹鋼三通法蘭球閥
- 品牌： 沃茨實業
- 型號： W-Q44F/45F-16P
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
沃茨實業Q45F不銹鋼三通球閥是四閥座密封T型三通球閥，三通球閥造型美觀，結構緊湊合理，它既可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
產品主要性能參數:
|
公稱壓力 |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
適用溫度 |
-28～350℃ |
||
|
應用規范 |
連接法蘭 |
JB79-59 GB9113、 |
|
|
檢驗試驗 |
JB/T 9092-99 、API598 |
||
主要零部件材料：
|
零件名稱 |
材質 |
|
|
GB |
ASTM |
|
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |

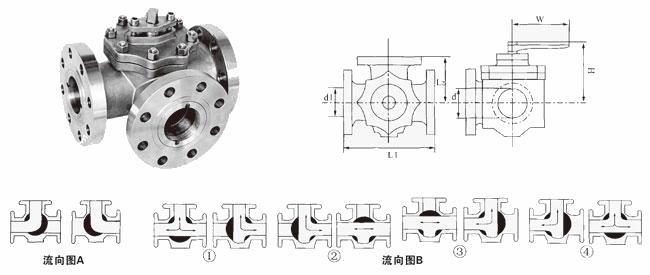

Q45F不銹鋼三通球閥結構圖：
產品外形連接尺寸：
|
型號 |
公稱通徑 |
尺寸 |
|||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
||
|
W-Q44/45F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
|
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
|
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
|
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
|
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
|
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
|
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
|
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
|
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |
|
